应用
|
|
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。
|
|
|
|
|
|
|
特点
|
|
|
●装配简单，更换方便；
●压簧式感温元件，抗振性能好；
●测量范围大；
●机械强度高，耐压性能好；
|
|
|
|
|
|
工作原理
|
|
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
|
|
|
|
|
|
主要技术参数
|
|
|
○产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
|
|
|
|
|
○常温绝缘电阻
|
|
热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m。
|
|
|
|
|
|
○测量范围及允差
|
|
|
|
型号
|
分度号
|
允许误差与偶材等级
|
|
I级
|
II级
|
|
允差值
|
测温范围℃
|
允差值
|
测温范围℃
|
|
HD-WRN
|
K
|
±1.5℃
±0.004│t│
|
-40～+375
375～1000
|
±2.5℃
±0.0075│t│
|
-40～+333
333～1200
|
|
HD-WRM
|
N
|
±1.5℃
±0.004│t│
|
-40～+375
375～1000
|
±2.5℃
±0.0075│t│
|
-40～+333
333～1200
|
|
HD-WRE
|
E
|
±1.5℃
±0.004│t│
|
-40～+375
375～800
|
±1.5℃
±0.004│t│
|
-40～+333
333～900
|
|
HD-WRF
|
J
|
±1.5℃
±0.004│t│
|
-40～+375
375～750
|
±1.5℃
±0.004│t│
|
-40～+333
333～750
|
|
HD-WRC
|
T
|
±1.5℃
±0.004│t│
|
-40-～+125
125～350
|
±1℃
±0.0075│t│
|
-40～+333
133～350
|
|
HD-WRP
|
S
|
±1℃
±[1+0.003（t-1100）]
|
0～+1100
1100～1600
|
±2.5℃
±0.0025│t│
|
0～600
600～1600
|
|
|
|
|
|
|
○接线盒形式
|
|
|
|
|
|
注：电气出口M未特殊指明，一律视为M20×1.5。
|
|
|
|
|
|
型号命名方法
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HD-W
|
温度仪表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
热电偶
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感温元件材料 分度号
|
|
M
N
E
F
C
P
Q
R
|
镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶丝对数
|
|
无
2
|
单支
双支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装固定形式
|
|
1
2
3
4
5
6
|
无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
锥形固定螺纹式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接线盒形式
|
|
2
3
4
|
防喷式
防水式
防爆式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保护管直径
|
|
0
1
2
3
|
Φ16
Φ20
Φ16高铝质管
Φ20高铝质管
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
G
|
变截面
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HD-W
|
R
|
N
|
2
|
——
|
2
|
3
|
1
|
G
|
典型型号示例
|
|
|
|
|
|
|
|
选型须知
|
|
|
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电偶，K型，Ⅰ级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。HD-WRN-220，K偶，L×I=450×300，Ⅰ级，保护管316L，螺纹M27×2。
|
|
|
热电偶（适用于铠装和隔爆热电偶）
|
|
|
|
序号
|
形式
|
保护管材质
|
公称压力
|
热响应时间
|
备注
|
|
1
|
无固定
|
高铝质
(仅适用于N或K分度号)
1Cr18Ni9Ti
0Cr25Ni20
(适用于所有选型上热电偶)
|
常压
|
＜24S
(适用于工作温度截面式)
＜90S
(除了变截面式)
|
保护管直径为φ16,φ20
φ16高铝质管φ20高铝质管具体要求双方协商而定
|
|
2
|
固定螺纹
|
≤10MPa
|
|
3
|
活动法兰
|
常压
|
|
4
|
固定法兰
|
≤2.5MPa
|
|
5
|
活络管接头式
|
常压
|
|
6
|
锥形固定螺纹式
|
≤30MPa
|
|
7
|
直形管接头式
|
常压
|
|
8
|
固定螺纹管接头式
|
|
9
|
活动螺纹管接头式
|
|
|
|
|
|
|
|

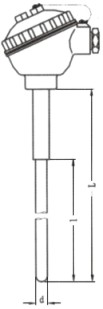

固定装置类型
|
插入深度L （mm）
|
附注
|
|
150
|
200
|
250
|
300
|
350
|
500
|
1000
|
1500
|
2000
|
|
无固定
|
|
保护管总长
L=l+150插入
深度及其保
护管材质可
按协议定货
|
|
固定螺纹
|
|
活动法兰
|
|
固定法兰
|
|
活络管接头式
|
|
锥形固定螺纹式
|
|
直形管接头式
|
|
固定螺纹管接头式
|
|
活动螺纹管接头式
|
|
|
|
|
|
|
保护管材质及选用
|
|
|
|
材质
|
使用温度
|
特点及用途
|
|
1Cr185Ni9Ti
|
-200～800
|
具有高温耐蚀性，通常作为一般热钢使用
|
|
304
|
-200～800
|
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
|
|
316
|
-200～750
|
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
|
|
316L
|
-200～750
|
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
|
|
310S
|
-200～1000
|
具有高温抗氧化性，耐腐蚀型通常作为热钢使用
|
|
GH3030
|
0～1100
|
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用
|
|
